特制焊接滚轮架

根据客户要求，根据标准参数定制专用滚轮架。下面是我们为客户做的一些例子。广泛地应用于锅炉，压力容器，石油，化工，机械等制造行业中锅筒汽包及其它圆筒形构件的内外纵缝和内外环缝的自动焊接，也可用于工件的表面喷涂，方便工人操作，提高了劳动效率。

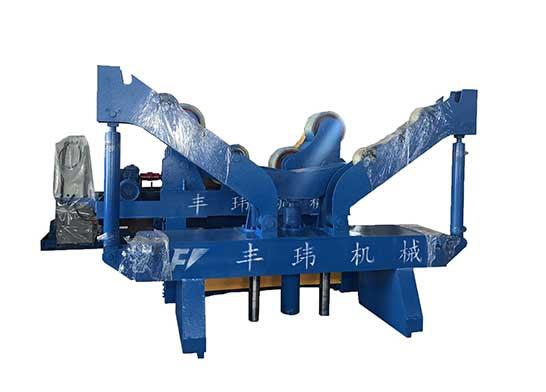

液压组对滚轮架/装配式滚轮架

• 液压组对焊接滚轮架是专为筒体组对作业而设计的，可以显著的减少组对作业中对筒体的校准及顶托所需的时间和劳力，从而节约成本，并能承受恶劣的作业环境。该滚轮架带液压升降功能用以完成筒体的校准及对接工作。整机同回转用电动行走滚轮架安装在同一导轨上，可随焊接需要进行左右位置的调整。

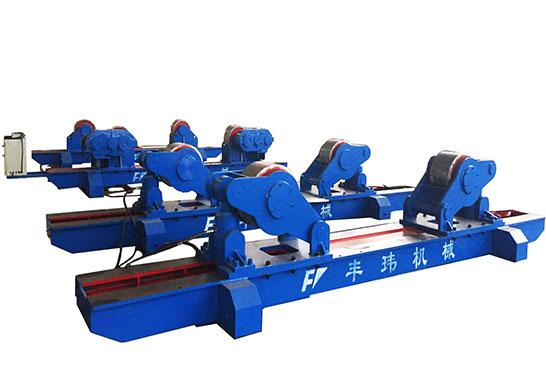

特制液压组对（带行走式）滚轮架

特制防窜动滚轮架

• 三种情况宜使用防窜动滚轮架：

• 1) 椭圆度误差和筒体锥度等；

• 2) 滚轮架摆放位置的误差，造成主从动架高低、同心位置的变化；

• 3) 滚轮架在承载时地沉造成的主从动架高低、同心位置的变化。

• 针对这种情况，我们在可调式滚轮架的基础将从动架的滚轮组作成可升降式(机械式或液压式)，利用位移传感器检测工件的窜动量，系统控制器控制从动滚轮的升降。

• 位移检测架（带位移传感器）放置在工件的一端，检测轮压在工件的端面上（端面必须经过加工），检测轮能随工件一起转动，当工件轴向移动时，检测轮会随工件一起移动，位移传感器检测到工件的窜动量和窜动方向，其信号输入到系统控制器进行处理。

• 控制器会根据窜动量的大小来调节从动滚轮的升降行程、升降速度和升降间隔时间，根据窜动方向控制或升降。

特制防尘防爆滚轮架

• 防尘防爆滚轮架专门用来辅助调整工件位置，同时进行喷漆和喷砂。这种机器有防爆的安全设计。

长轴滚轮架

• 包括主动支座和从动支座，主动支座与从动支座之间平行设置一对滚轴，滚轴的一端与减速机连接实现旋转。本发明结构简单，设计合理，能够在该滚轴架上放置多个筒体进行组对和焊接，滚轴的长度可以根据组对筒体的长度进行设计，也可以适用于短筒体的组对和焊接。

行走滚轮架：

• 采用螺钉分档移动滚轮，调节滚轮中心距，以适应工件直径的变化。进口变频器无级调速，调整范围宽，精度高，启动力矩大；手控盒操作简单、可靠，具有多种自保护功能，并可在电器箱留人联动接口，可与焊接操作机等焊接设备的控制系统相连，实现联动集控控制。



•
