龙门式环纵缝焊接机

本机是用于龙门式环纵缝埋弧焊接的专用设备。利用专业设备进行该项工作可以显著提高工作效率和焊缝质量，减少人工的工作强度和劳力，从而节约成本，并能承受恶劣的作业环境。是行车吊装行业的必备的设备之一。

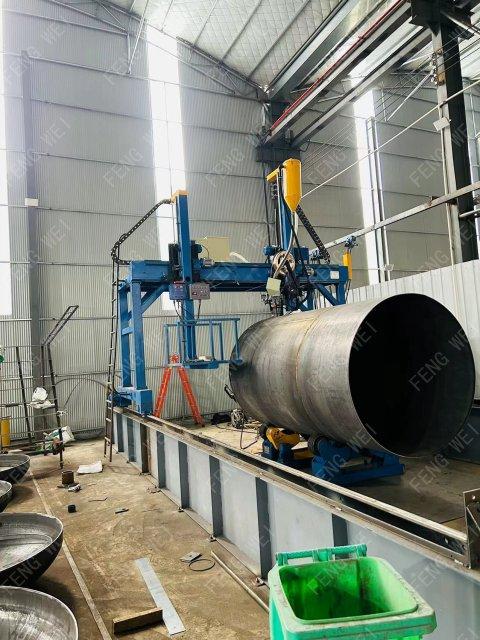

龙门式焊接机可与滚轮架联动实现筒体环缝自动焊接，包含内环缝和外环缝的焊接。

液压升降带行走滚轮架

通过液压缸和行走调整工件上下、左右和前后移动，实现筒体组对；

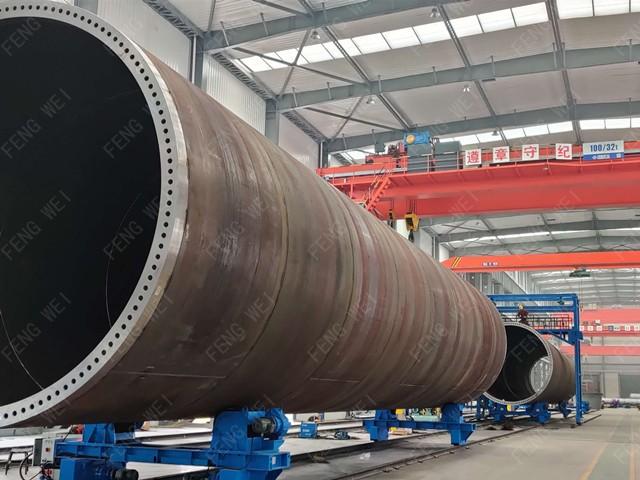

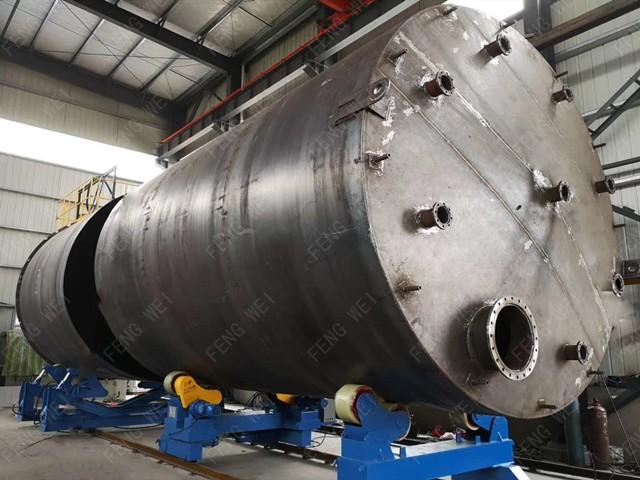

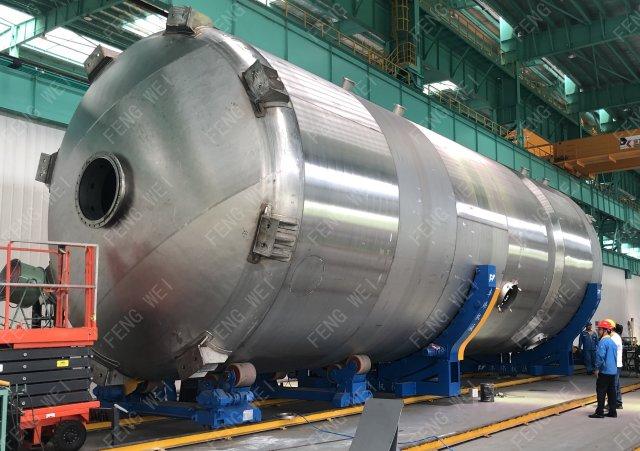

行走滚轮架+从动滚轮架

配合组对滚轮架实现筒体组对；

等筒体组对完成，把接长筒体移到制定工位，配合龙门自动焊机，实现环缝焊接。

本机主要由龙门架 (1套)、环纵缝焊接、埋弧焊机(1套)、回收机（1套）及电控系统(1套)等组成。

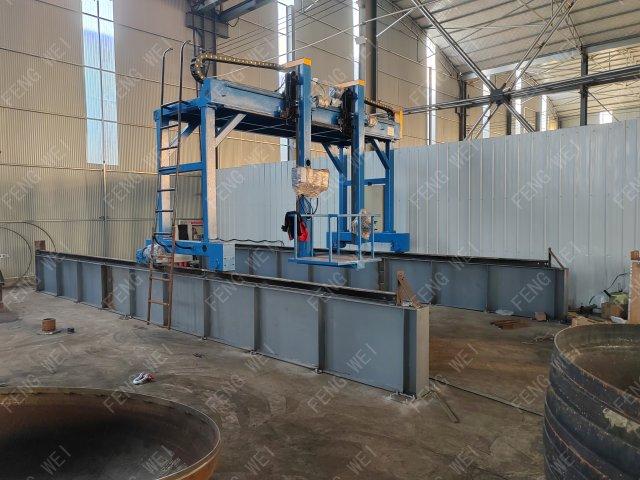

龙门架是本机的骨架部分，承受设备的全部负载，主要负责背负载荷进行纵向移动的职能。

龙门架主要由左右行走机构、上平台及支撑立柱等部件组成。左右行走机构处于最底部，其上通过支撑立柱与上平台连接在一起，形成整个龙门架。

左右行走机构采用双电机减速机通过分别同步驱动两侧滚轮，实现台车的同步驱动，保证龙门架的平稳运行。龙门架驱动电机采用变频器进行变频调速以满足埋弧焊接工艺对速度的要求。

龙门架一侧设有导轨导向轮，有效防止龙门架在运行过程中脱轨。龙门架前后设有橡胶撞块，防止因限位等原因失控状态下台车冲出导轨。

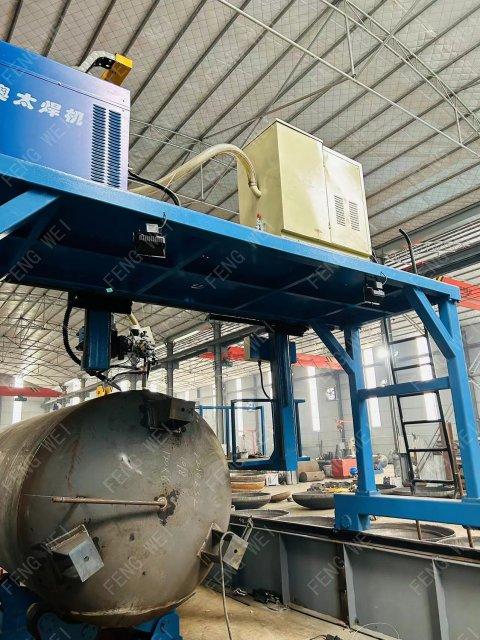

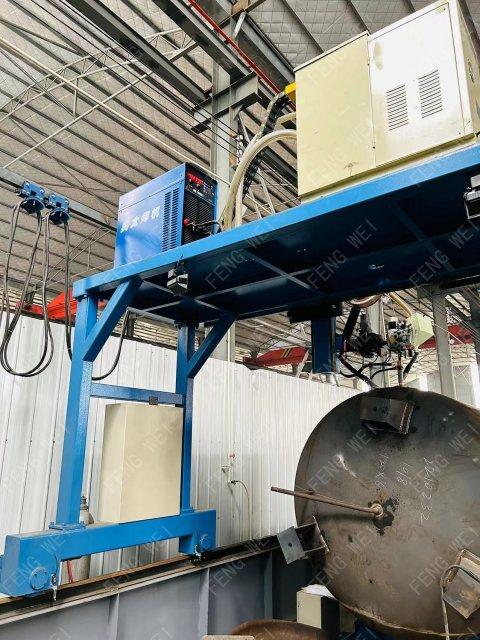

上平台前侧加工有矩形导轨，滑板机构通过导向轮可在其上横向自由滑动。平台上用于放置或安装送丝盘、焊剂回收机等辅助设备。

相对于手工焊接和机动小车的焊接方式，无锡丰玮纵缝系统有下列显著的优点：

1.在整个焊缝方向上提供稳定、连续的压紧和冷却效果，减少焊接热影响区和焊后变形；

2.通过减少焊接变形和收缩，保证被焊产品的尺寸精度；

3.避免点焊定位和因点焊带来的质量问题；

4.通过衬套保证单面焊双面成形效果，并可以通过正反面保护得到最佳的表面质量；

5.减少人工因素对焊接质量的影响；

6.提供精密的焊接动作。在得到100%焊透效果的同时，焊缝正反面的成行更稳定、一致；

7.降低易损件和运行成本；

8.迅速完成产品的装卸，提高焊接效率。
