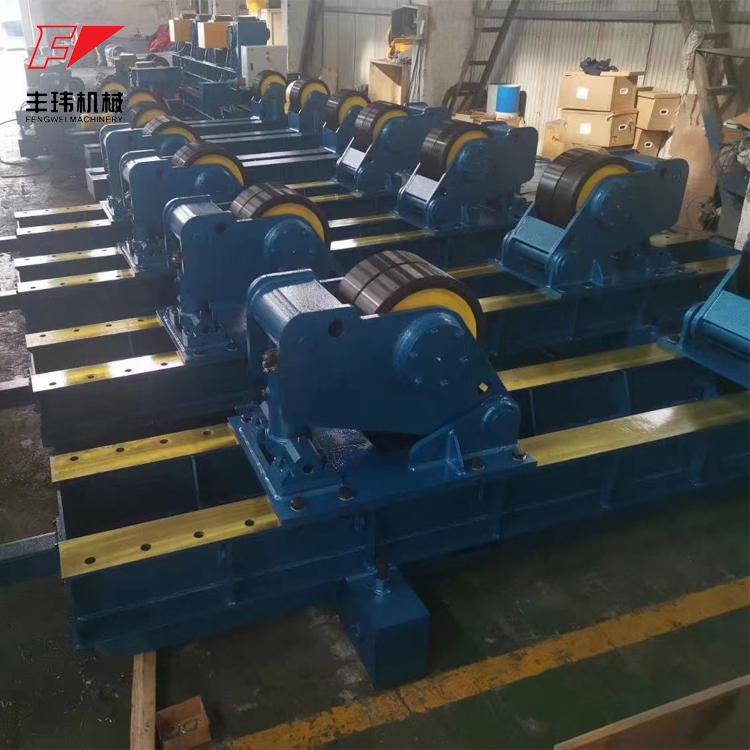

手动台车行走机构: 滚轮架采用手动台车行走1,主要是根据工件的长度来调整相邻滚轮架之间的距离。同时,滚轮架底座下方设有卡轨座,通过侧面的螺钉可以把滚轮架稳定的固定在轨道上2。从而有效防止侧滑侧滚,保证工作安全。

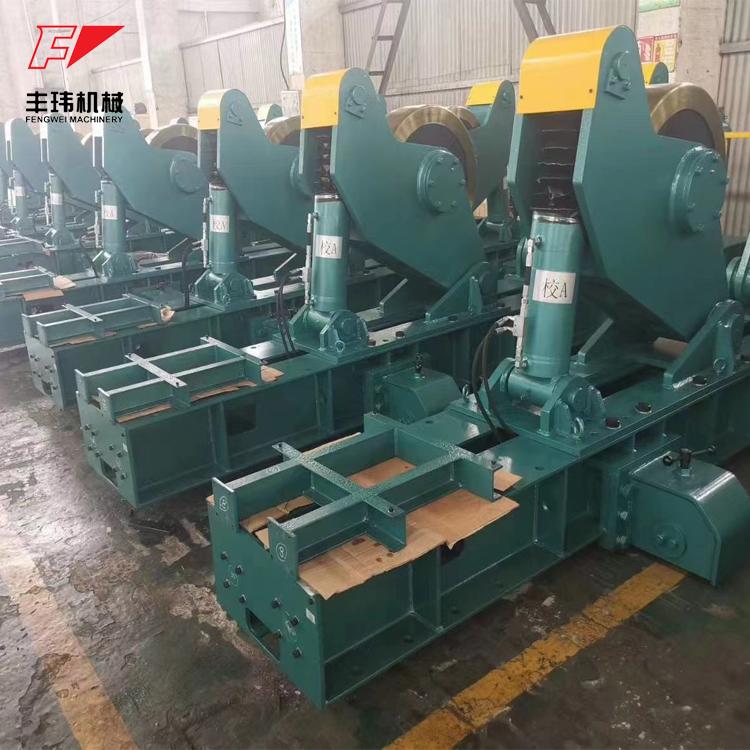

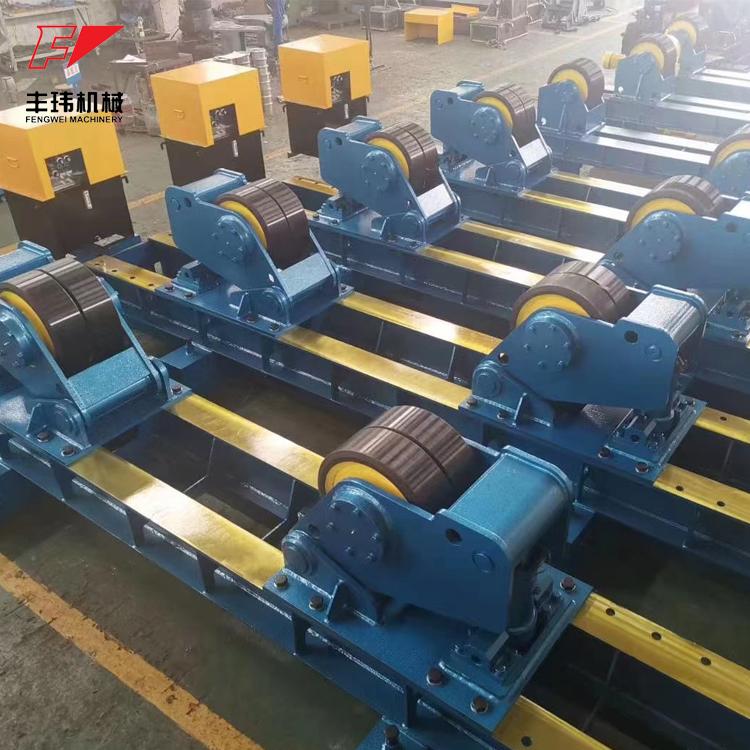

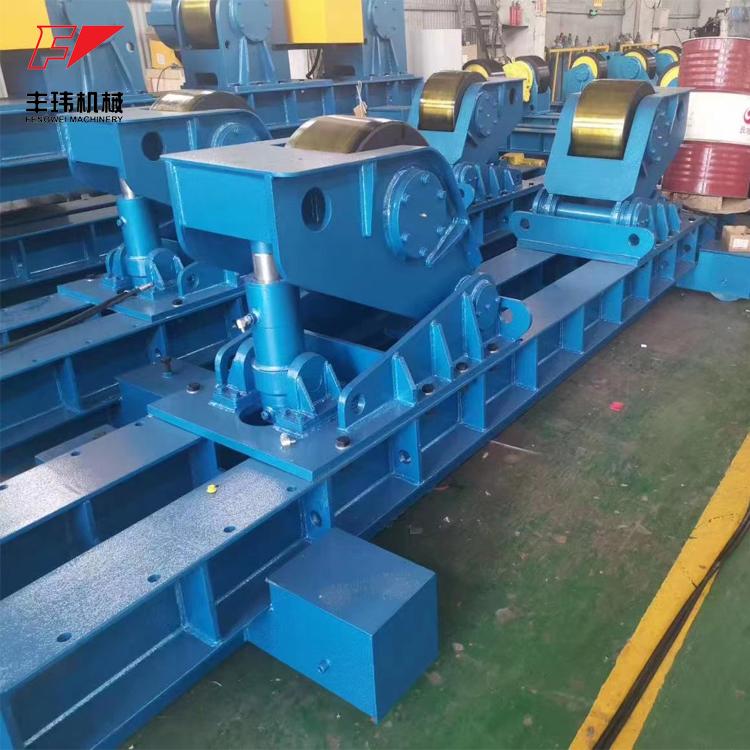

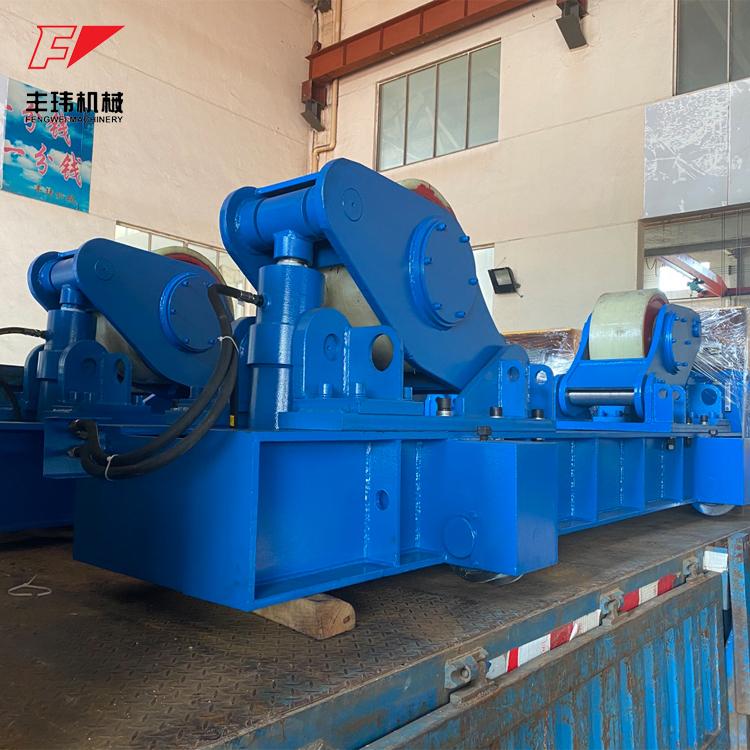

可调式滚轮架结构: 滚轮架为可调式滚轮架结构,可根据工件直径的不同,移动滚轮组,调节滚轮中心距3,通过螺栓固定轮架,适应工件直径的变化。液压系统: 液压系统由2台相同的从动架组成。每台从动滚轮架配有2套液压缸驱动滚轮组件的系统。泵站安装在滚轮架上,可随滚轮架移动。液压缸采用垂直顶升移动,调节滚轮组的中心距,从而使工件可以做上、下,左、右移动,达到组对工件的作用,每只液压缸均能单独控制。
|
![]() |
